Entraxe d’un mitigeur de douche : comment le mesurer ?

Rédigé par Kelyan Druez-Philip, Traffic Manager chez Democratik Design

L’entraxe d’un mitigeur de douche se mesure entre les centres de ses deux raccordements d’eau. La dimension courante est de 150 mm sur les modèles muraux apparents ; vérifiez toutefois la notice et distinguez cette mesure de l’écartement des sorties murales.

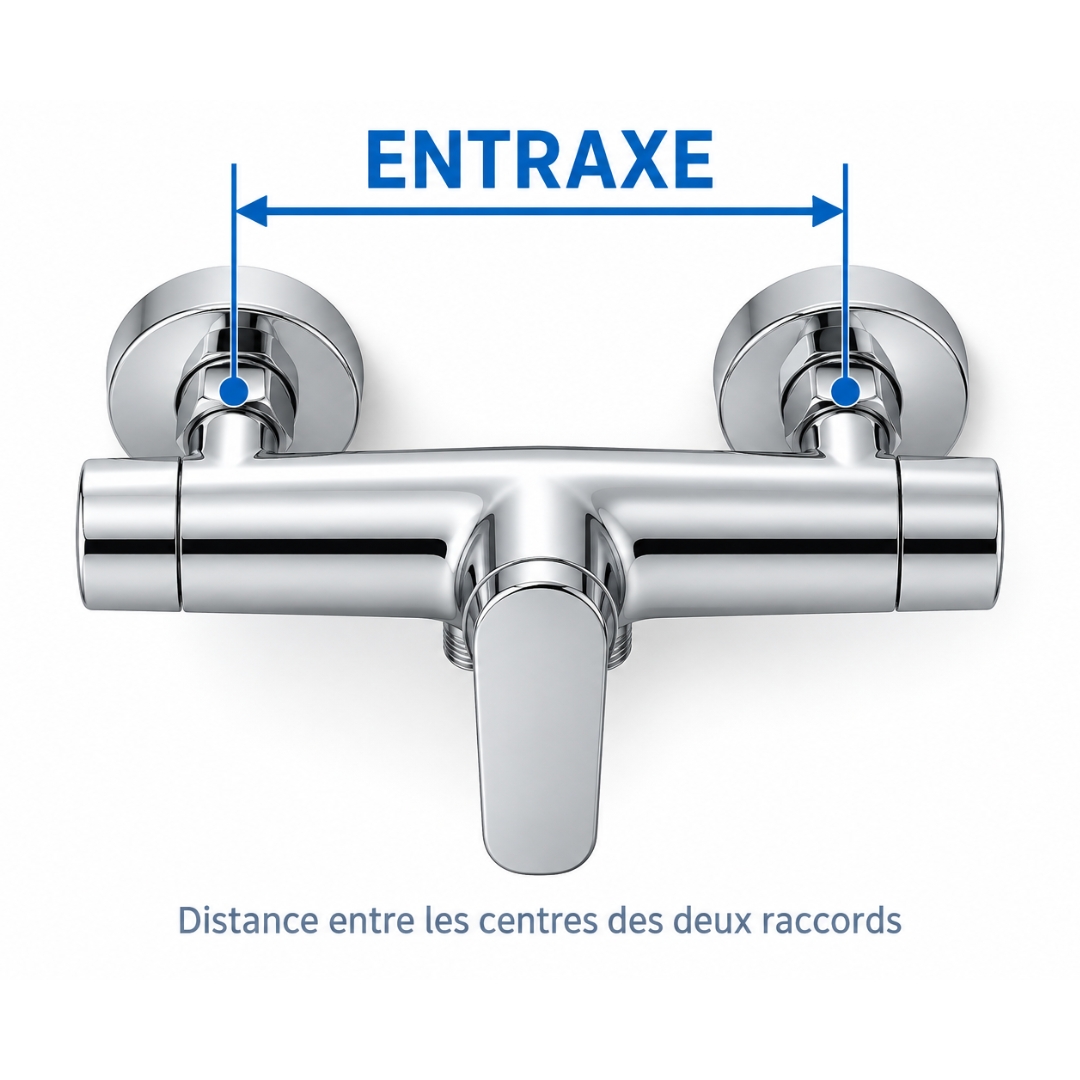

L’entraxe correspond à la distance entre les centres des deux raccordements du mitigeur, l’un pour l’eau chaude et l’autre pour l’eau froide. L’axe désigne simplement la ligne centrale de chaque raccordement.

Ne mesurez donc ni la largeur totale du robinet, ni la distance entre l’extérieur du premier écrou et l’extérieur du second. La référence reste toujours une mesure de centre à centre.

Il faut également distinguer deux notions :

• l’entraxe du mitigeur, mesuré côté robinet ;
• l’écartement des sorties murales, mesuré entre les deux arrivées présentes dans le mur.

Cette différence devient importante lorsque l’installation utilise des raccords excentrés. Un raccord excentré est une pièce intermédiaire placée entre la sortie du mur et le mitigeur. Son décalage permet de déplacer légèrement le point de raccordement afin d’aligner le robinet.

Les rosaces, c’est-à-dire les caches décoratifs placés contre le mur, ne servent pas de référence pour mesurer l’entraxe. Elles peuvent notamment ne pas être parfaitement centrées sur le raccordement lorsque des excentriques sont utilisés.

À retenir : ce guide concerne uniquement les mitigeurs muraux apparents, donc visibles sur le mur et raccordés à deux arrivées d’eau. Un mitigeur encastré, dont le mécanisme se trouve dans le mur, suit d’autres règles d’installation.

L’entraxe ne doit pas non plus être confondu avec la hauteur de pose. Si vous devez contrôler toute l’installation avant de commencer vos travaux, consultez notre guide sur la hauteur d’installation d’un robinet de douche.

Une fois les deux mesures distinguées, le relevé devient simple. Le plus important consiste à mesurer précisément et à noter si la valeur a été prise côté mitigeur ou côté mur.

1. Préparer une règle ou un mètre gradué en millimètres

Une règle rigide offre une bonne précision lorsque les raccordements sont accessibles. Un mètre ruban convient aussi lorsque l’espace est plus réduit.

Travaillez directement en millimètres, car les fabricants utilisent généralement cette unité dans leurs fiches techniques.

Par exemple :

15 cm = 150 mm

Si vous relevez 15 cm entre les deux centres, l’entraxe est donc de 150 mm.

2. Repérer le centre des deux raccordements

Sur un mitigeur déjà installé, repérez les deux écrous qui relient le robinet aux raccords venant du mur. Si les rosaces masquent partiellement la zone, dégagez-les légèrement lorsque leur montage le permet afin de mieux identifier les raccordements.

Mesurez ensuite du centre du premier raccordement au centre du second.

Les centres sont parfois difficiles à repérer. Si les deux écrous ont exactement le même diamètre, mesurez alors entre leurs bords gauches, ou entre leurs bords droits. Vous obtenez la même distance que de centre à centre.

Cette méthode ne fonctionne que si vous prenez le même côté sur deux éléments identiques. Mesurer de l’extérieur du premier écrou à l’extérieur du second donnerait une valeur différente.

3. Mesurer l’écartement des sorties murales si le mitigeur est démonté

Si vous devez retirer l’ancien robinet, commencez par couper l’arrivée d’eau générale. Ouvrez ensuite un robinet, par exemple celui de la douche, afin d’évacuer la pression restante.

Pour un mitigeur thermostatique, vous pouvez suivre notre tutoriel de démontage.

Une fois le mitigeur retiré, deux situations sont possibles.

Si les sorties murales sont visibles, mesurez la distance entre leurs centres. Notez bien qu’il s’agit de l’écartement des sorties murales, pas de l’entraxe du mitigeur.

Si des raccords excentrés sont restés en place, mesurez aussi la distance entre les centres de leurs extrémités libres, là où se fixera le nouveau robinet.

Cette distinction compte : les raccords excentrés peuvent décaler le point de raccordement par rapport à la sortie du mur.

4. Comparer vos mesures à la fiche technique

Vous connaissez maintenant l’entraxe du mitigeur ou l’écartement des sorties murales. Il reste à les comparer aux caractéristiques du nouveau modèle.

Consultez sa fiche technique ou sa notice et vérifiez notamment l’entraxe annoncé, les raccords fournis, leur plage de réglage et le filetage, c’est-à-dire la taille du pas de vis.

La plage de réglage correspond à l’écart maximal que les raccords permettent de rattraper. Elle dépend du produit : ne l’estimez jamais à partir de la seule cote de 150 mm.

Un mitigeur annoncé avec un entraxe de 150 mm doit présenter cette distance entre ses deux points de raccordement. Les raccords excentrés servent ensuite à aligner les sorties murales avec ces raccordements lorsque la configuration le permet.

Notre propre notice d’installation indique de visser les raccords excentrés dans les raccords femelles d’alimentation encastrés dans le mur, puis de vérifier que leur écart correspond à celui du mitigeur avant de procéder au serrage. Elle précise également de placer les rosaces puis les joints avant de fixer le robinet.

Cette procédure illustre bien leur rôle : les excentriques permettent d’ajuster la position des raccordements pour obtenir l’écartement demandé par le mitigeur.

En revanche, nos fiches produits citées ici n’indiquent pas de plage de réglage universelle chiffrée. Il serait donc incorrect d’affirmer qu’un raccord fourni peut systématiquement rattraper 10, 12 ou 20 mm.

La règle est simple : mesurez l’installation, utilisez les raccords prévus pour le produit et vérifiez que leur réglage permet d’obtenir l’entraxe demandé sans forcer.

Que vérifier sur une installation ancienne ?

Un ancien robinet et ses sorties murales peuvent présenter des dimensions différentes de celles rencontrées sur les équipements actuels.

Dans ce cas, relevez au minimum l’entraxe de l’ancien mitigeur et l’écartement des sorties murales. Vérifiez ensuite si des raccords excentrés sont présents et, si possible, identifiez la référence de l’ancien robinet.

Cette vérification évite d’acheter un mitigeur dont les raccordements ne correspondent pas à votre installation.

Une différence entre les deux mesures ne rend pas automatiquement le nouveau robinet incompatible. Tout dépend du réglage que permettent les raccords excentrés prévus pour l’installation.

À quoi servent les raccords excentrés ?

Comme leur nom l’indique, ces raccords présentent un décalage entre leurs deux extrémités. En les faisant pivoter, on déplace légèrement les points auxquels vient se fixer le mitigeur.

Avec deux raccords correctement réglés, il devient ainsi possible de corriger un petit décalage et d’aligner le robinet horizontalement.

Ils ne permettent toutefois pas de rattraper n’importe quelle différence.

Comment vérifier leur plage de réglage ?

La notice du mitigeur reste la référence. Contrôlez avant le montage les raccords prévus, le filetage, la profondeur des sorties et la place nécessaire pour les rosaces.

Un écartement de 140 ou 160 mm entre les sorties murales n’est donc ni compatible ni incompatible d’office avec un mitigeur de 150 mm. Il faut vérifier si les raccords utilisés permettent réellement d’obtenir les 150 mm nécessaires côté robinet.

Après le montage, contrôlez séparément l’étanchéité. Ouvrez progressivement l’eau et assurez-vous qu’aucune fuite n’apparaît au niveau des raccordements.

Notre notice recommande d’ailleurs, après l’installation, de rouvrir l’alimentation principale, de vérifier immédiatement l’absence de fuite puis de laisser couler l’eau afin d’évacuer les éventuelles impuretés présentes dans le système.

Que faire si l’écart est trop important ?

Si les raccords ne permettent pas d’obtenir l’entraxe demandé, ne forcez pas les écrous du mitigeur. Vous risqueriez d’endommager les joints, les filetages ou le corps du robinet.

Selon votre installation, trois solutions principales restent possibles :

• choisir un mitigeur compatible avec l’écartement existant ;
• utiliser des raccords spécifiquement adaptés à cette configuration ;
• modifier les arrivées d’eau.

Si vous devez modifier des canalisations encastrées, donc cachées dans le mur, faites appel à un plombier.

L’entraxe représente un critère essentiel, mais il ne garantit pas à lui seul la compatibilité du nouveau robinet. Pour éviter de répéter les mêmes contrôles à plusieurs endroits, ce tableau rassemble les informations à vérifier avant l’achat.

Ce dernier point est essentiel lorsque vous choisissez un produit de notre gamme.

Nos mitigeurs mécaniques sont compatibles avec tous les systèmes de production d’eau chaude.

Nos mitigeurs thermostatiques sont, en revanche, conçus pour fonctionner avec un chauffe-eau électrique à accumulation, couramment appelé cumulus. Ils ne sont pas adaptés aux pompes à chaleur, aux chaudières instantanées à gaz, au chauffage collectif ou aux ballons thermodynamiques semi-accumulés.

Deux mitigeurs de même entraxe, par exemple 150 mm, ne conviennent donc pas forcément à la même production d’eau chaude.

Pour mieux comprendre cette différence, consultez notre guide sur les mitigeurs thermostatiques et mécaniques.

Mesurer l’entraxe d’un mitigeur de douche consiste à relever la distance entre les centres de ses deux raccordements. La cote de 150 mm est très courante, mais elle ne suffit pas à confirmer la compatibilité.

Vérifiez aussi l’écartement des sorties murales, les raccords excentrés, leur réglage, les filetages et la production d’eau chaude. Vous serez ainsi sûr de choisir un mitigeur adapté à votre installation.

Pour votre remplacement, retrouvez notre gamme de robinetterie bain et douche et consultez les dimensions indiquées sur chaque fiche produit.

Vous savez maintenant mesurer l’entraxe et quoi contrôler avant un remplacement. Voici les réponses à quelques situations particulières.

Peut-on mesurer l’entraxe sans démonter le mitigeur ?

Oui. Si les raccordements sont suffisamment accessibles, mesurez directement la distance entre leurs centres. Si les deux écrous ont exactement le même diamètre, vous pouvez aussi mesurer entre leurs bords gauches, ou entre leurs bords droits. Ne prenez pas les rosaces comme référence.

Un mitigeur thermostatique a-t-il le même entraxe qu’un mitigeur mécanique ?

Souvent oui, mais pas systématiquement : le type de mitigeur ne garantit pas son entraxe. De nombreux modèles mécaniques et thermostatiques utilisent une cote de 150 mm, mais vérifiez toujours la fiche technique. Contrôlez aussi séparément la compatibilité avec votre production d’eau chaude.

Peut-on conserver les anciens raccords excentrés ?

Oui, à condition qu’ils soient en bon état et compatibles avec le nouveau mitigeur. Le filetage, la profondeur, l’entraxe obtenu et les surfaces d’appui des joints doivent correspondre. Si le fabricant fournit des raccords spécifiques ou impose un montage précis, suivez sa notice.

L’entraxe du mitigeur correspond-il aux fixations de la colonne de douche ?

Non. L’entraxe mesure uniquement l’écart entre les raccordements d’eau chaude et d’eau froide. Les fixations d’une colonne de douche servent à maintenir la barre ou ses supports et possèdent leurs propres dimensions.

L’entraxe d’un mitigeur de douche est-il toujours de 150 mm ?

Non. 150 mm est une dimension très courante sur les mitigeurs muraux apparents, mais ce n’est pas une valeur universelle. La fiche technique du modèle reste donc prioritaire.
