Hauteur d’évacuation d’un lavabo : quelles mesures prévoir ?

Rédigé par Kelyan Druez-Philip, Traffic Manager chez Democratik Design

Pour un lavabo suspendu classique, l’évacuation murale se situe souvent entre 50 et 55 cm du sol fini, jusqu’au centre du tuyau. Avec un meuble à tiroirs, cette hauteur doit être adaptée au siphon et à la place disponible pour la plomberie.

La hauteur de l’évacuation dépend du lavabo installé et des éléments qui le relient au mur. Le repère de 50 à 55 cm concerne certaines installations courantes, mais ne constitue pas une hauteur obligatoire.

Un lavabo suspendu sans meuble laisse généralement davantage de place pour la plomberie. Avec un meuble équipé de tiroirs, il faut aussi préserver l’espace nécessaire à leur ouverture et à leur fermeture.

La donnée essentielle est la position de la sortie du siphon une fois celui-ci raccordé sous le lavabo. C’est elle qui permet de déterminer si le tuyau peut rejoindre l’évacuation murale correctement.

Pourquoi deux lavabos peuvent-ils nécessiter des hauteurs différentes ?

Même installés à une hauteur identique, deux lavabos peuvent avoir des cuves de profondeurs différentes. La position de leur bonde, par laquelle l’eau s’évacue, n’est donc pas forcément la même.

Les siphons varient eux aussi. Certains sont réglables en hauteur, tandis que d’autres prennent davantage de place sous le lavabo.

Pour choisir la position de l’évacuation, il faut étudier ces éléments ensemble, plutôt que de reprendre une mesure trouvée pour un autre modèle.

Mesurez depuis le sol fini jusqu’à l’axe de l’évacuation murale, c’est-à-dire le centre de l’ouverture du tuyau au niveau du mur.

Le sol fini est la surface du revêtement définitif, une fois les travaux terminés : carrelage, vinyle ou autre sol.

Si le tuyau existe déjà, utilisez un mètre pour mesurer la distance verticale entre ce sol et le centre de son ouverture. Ne prenez pas le bord inférieur du tuyau comme repère.

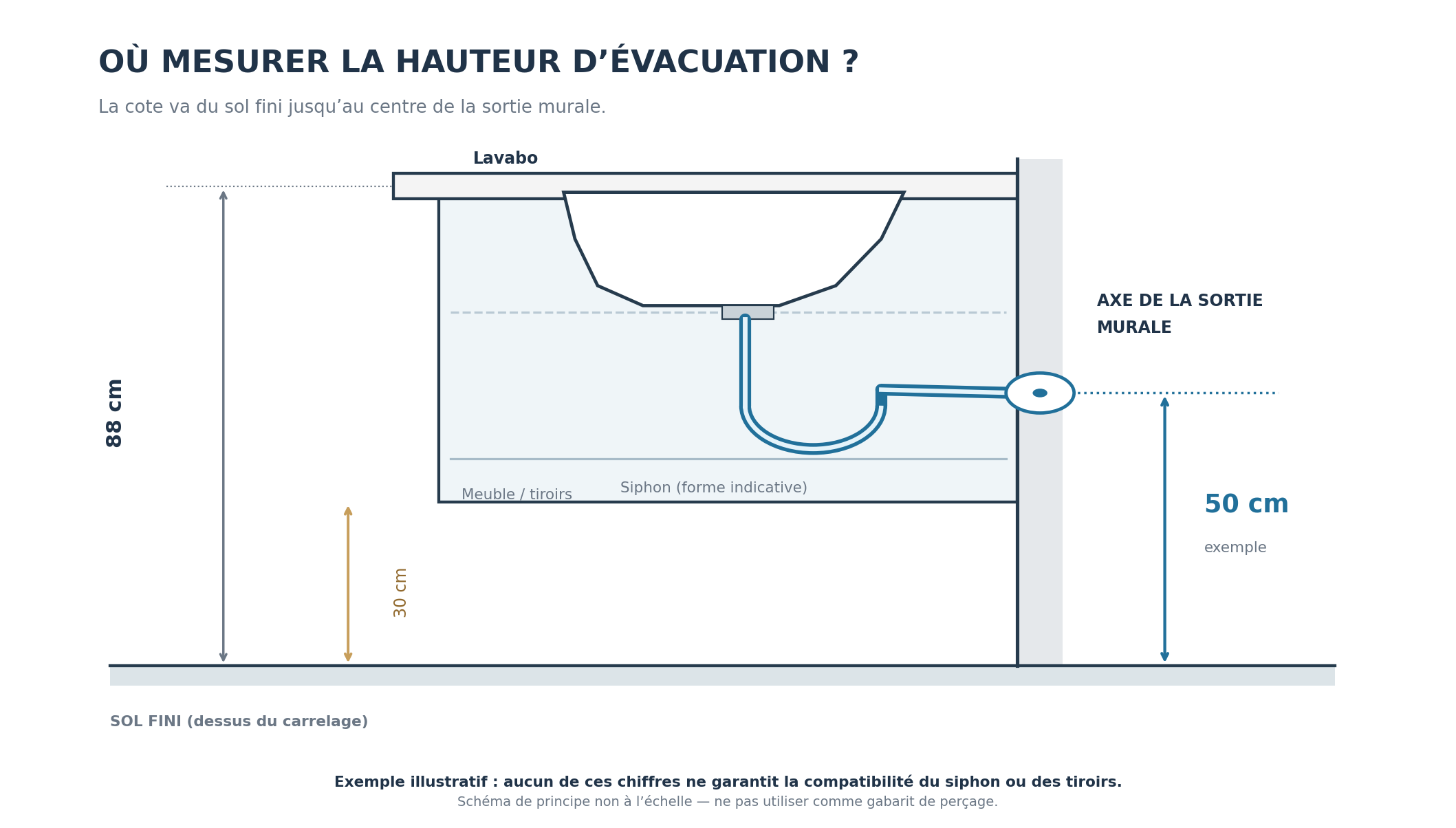

Le schéma présente un exemple avec un lavabo à 88 cm du sol, un meuble suspendu et une sortie murale à 50 cm. Ces valeurs illustrent les mesures à effectuer : elles ne garantissent pas la compatibilité du siphon.

Comment tenir compte d’un carrelage qui n’est pas encore posé ?

L’épaisseur du futur revêtement change la hauteur mesurée depuis le sol.

Prenons un exemple fictif : le carrelage et sa colle ajouteront 1,5 cm au sol actuel.

Si une évacuation existante se trouve à 50 cm du béton brut, elle sera à 48,5 cm du sol fini après les travaux.

À l’inverse, pour créer une nouvelle sortie murale à 50 cm au-dessus du futur carrelage, il faudra marquer son centre à 51,5 cm au-dessus du béton brut.

La différence dépend du sens de l’opération : vous soustrayez l’épaisseur pour connaître la hauteur finale d’une sortie existante, mais vous l’ajoutez pour préparer un nouveau perçage.

Bonde, siphon, évacuation murale : quelles différences ?

Ces éléments remplissent des fonctions distinctes. Les identifier permet de mieux comprendre les dimensions indiquées dans les notices.

La hauteur de l’évacuation murale n’est donc pas celle du siphon. Il faut connaître la position de sa sortie pour préparer correctement le raccordement.

Avant de créer une nouvelle évacuation, définissez l’emplacement du lavabo et les dimensions des éléments de plomberie.

Voici cinq étapes pour préparer votre installation.

1. Choisissez la hauteur du lavabo. Pour de nombreux adultes, le bord supérieur se situe autour de 85 à 90 cm du sol fini. Notre guide sur la hauteur d’un meuble de salle de bain avec vasque explique comment calculer cette position.

2. Identifiez les éléments à installer. Relevez les références et les dimensions du lavabo, de la bonde et du siphon, ou celles des modèles que vous prévoyez d’acheter.

3. Consultez leurs fiches techniques. Cherchez la position de la bonde, le niveau de la sortie du siphon une fois assemblé, sa plage de réglage et les diamètres des raccords.

4. Contrôlez le trajet vers le mur. Le tuyau doit permettre à l’eau de s’écouler par gravité, sans gêner les tiroirs ni empêcher l’entretien du siphon.

5. Préparez un essai à blanc lorsque c’est possible. Présentez les raccordements à leur emplacement prévu avant les travaux définitifs. Si vous manipulez un meuble suspendu ou un lavabo lourd, maintenez-les correctement pendant cette vérification.

Vous pourrez ainsi déterminer la position de l’évacuation à partir de votre installation réelle.

Quelle pente prévoir pour le tuyau d’évacuation ?

La pente correspond à l’inclinaison du tuyau dans le sens de l’écoulement de l’eau.

Pour les canalisations gravitaires concernées, 1 % constitue un repère technique de pente minimale, soit 1 cm de dénivelé par mètre de tuyau horizontal.

Par exemple, sur une longueur horizontale de 50 cm, une pente de 1 % représente une différence de hauteur de 5 mm.

Ce calcul aide à comprendre le principe, mais ne suffit pas à concevoir toute l’installation. La longueur du raccordement, son diamètre, ses changements de direction et les prescriptions applicables doivent aussi être pris en compte.

Un siphon réglable peut-il compenser une différence de hauteur ?

Un siphon réglable permet d'ajuster la position de certains éléments pour faciliter le raccordement entre le lavabo et l'évacuation murale. Mais sa marge de réglage est limitée et dépend du modèle choisi.

Avant l'installation, vérifiez la position de la sortie du siphon une fois celui-ci monté sous le lavabo. Comparez ensuite cette hauteur avec celle de l'évacuation murale.

Le tuyau doit pouvoir rejoindre le mur avec une pente adaptée, sans gêner les tiroirs ni empêcher l'accès au siphon pour son entretien.

Si les hauteurs ne sont pas compatibles, un siphon réglable ne suffira pas nécessairement. Il faudra envisager un autre modèle adapté ou faire modifier la position de l'évacuation.

Avec un meuble à lavabo intégré, la sortie murale doit être positionnée en tenant compte de la place occupée par les tiroirs.

Le tuyau peut se trouver à une hauteur habituelle et gêner malgré tout le rangement. C’est pourquoi les dimensions extérieures du meuble ne suffisent pas à définir l’emplacement de l’évacuation.

Vérifier le passage du siphon derrière les tiroirs

Certains meubles possèdent des encoches dans leurs tiroirs pour laisser de la place aux éléments de plomberie.

Ces aménagements facilitent le passage sous le lavabo, mais ne garantissent pas qu’un siphon de n’importe quelle forme pourra y entrer.

Tenez compte de la place prise par tout le raccordement : le tube sous la bonde, le corps du siphon et le tuyau qui rejoint le mur.

Contrôlez aussi que le siphon reste accessible pour son entretien et que les tiroirs se ferment complètement.

Exemple avec nos meubles Indus et Musea

Nos meubles suspendus Indus (effet chêne et noir mat) et Musea (blanc et or brossé) ont deux tiroirs et un lavabo intégré en céramique.

Un meuble suspendu est fixé au mur, sans reposer sur des pieds.

Les dimensions contrôlées sur ces deux modèles sont identiques :

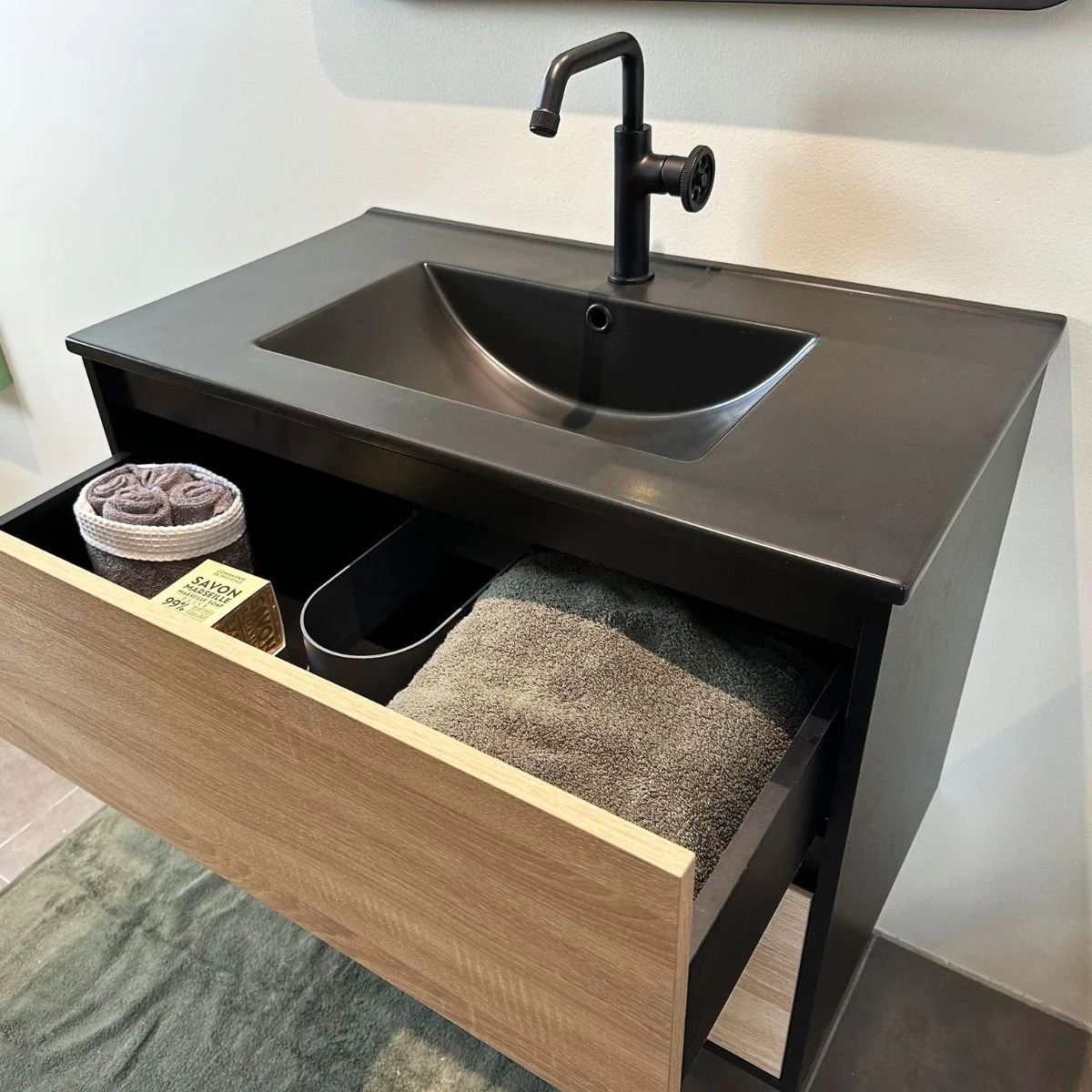

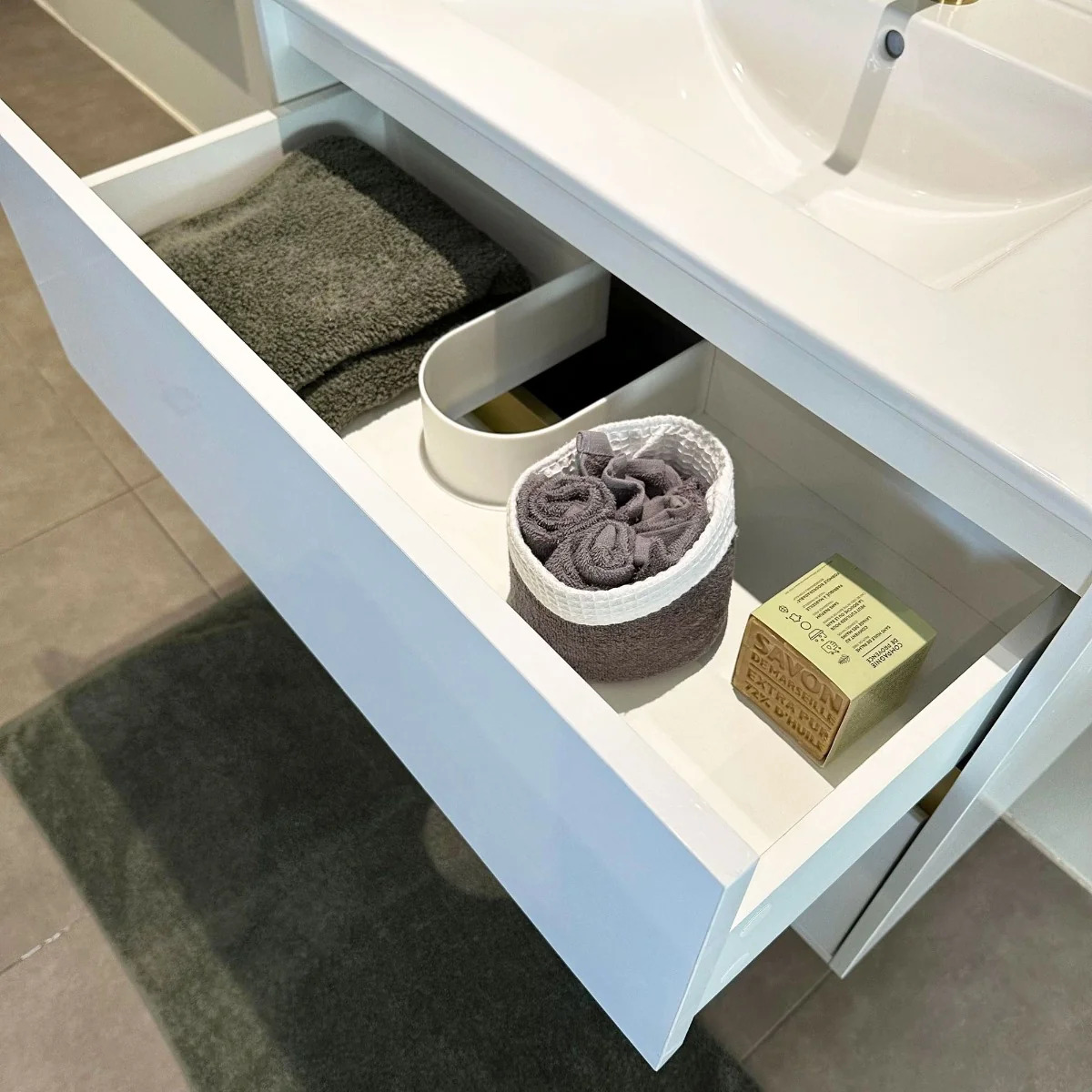

Le tiroir supérieur de chaque modèle possède un dégagement central qui laisse de la place à la plomberie. Les photographies suivantes montrent cet aménagement sur les deux finitions.

Sur les exemplaires photographiés, nous avons constaté que les tiroirs s’ouvrent et se ferment normalement, sans gêne signalée avec la robinetterie.

Les clichés ne montrent toutefois pas le siphon ni la sortie murale. Nous ne pouvons donc pas en déduire une hauteur d’évacuation compatible avec tous les montages.

Exemple de calcul avec un lavabo à 88 cm du sol

Prenons un meuble Indus ou Musea installé avec le bord supérieur de son lavabo à 88 cm du sol fini.

L’ensemble meuble et lavabo mesure 58 cm. La base du meuble se trouve donc à :

88 − 58 = 30 cm du sol.

Imaginons une évacuation murale existante dont le centre est situé à 50 cm du sol.

Sa position par rapport à la base du meuble est de :

50 − 30 = 20 cm.

L’évacuation se trouve ainsi 20 cm au-dessus de la base du meuble.

Cette mesure ne permet pas, à elle seule, de savoir si le raccordement passera derrière les tiroirs. Pour cela, il faut connaître la position de la bonde, la forme du siphon et l’espace réellement disponible dans le meuble.

L’exemple permet de localiser le tuyau ; il ne valide pas sa compatibilité.

Qu’est-ce qui change avec une vasque à poser ?

Une vasque à poser repose sur le plan du meuble, c’est-à-dire sa surface supérieure. Sa hauteur s’ajoute donc à celle du plan pour déterminer le niveau du bord de la vasque.

Mais sa forme et la position de sa bonde peuvent aussi modifier l’emplacement du siphon.

Vous ne pouvez donc pas reprendre directement la hauteur d’évacuation prévue pour un lavabo intégré. Déterminez d’abord la hauteur finale de la vasque, puis mesurez le raccordement sous celle-ci.

En rénovation, l’évacuation murale est souvent déjà en place. Il faut alors déterminer si elle peut être conservée avec le nouveau lavabo.

Une différence de hauteur ne nécessite pas toujours de refaire la plomberie. Tout dépend du siphon choisi, du trajet du tuyau et de la place disponible.

Si l’évacuation murale est trop haute

Une sortie murale trop haute peut empêcher un raccordement correct.

Si elle se trouve au-dessus de la sortie du siphon, le tuyau pourrait devoir remonter vers le mur. Or, le raccordement après le siphon doit permettre à l’eau de poursuivre son écoulement, sans remontée inadaptée.

Commencez par contrôler les réglages du siphon et la place sous le lavabo.

Si cela ne suffit pas, un autre siphon compatible ou le déplacement de l’évacuation peut être nécessaire.

Si l’évacuation murale est trop basse

Une évacuation basse n’est pas nécessairement inutilisable.

Vérifiez que le tuyau peut rejoindre le mur avec la pente adaptée et sans gêner les tiroirs. Contrôlez aussi que le siphon reste accessible pour être démonté ou nettoyé.

Une rallonge ou un raccord flexible ne convient pas à toutes les configurations. Le choix dépend des éléments installés et de leurs conditions de montage.

Quand faut-il déplacer l’évacuation ?

Un déplacement peut devenir nécessaire lorsque les raccords disponibles ne permettent pas un écoulement correct ou empêchent le fonctionnement normal du meuble.

C’est notamment le cas si le tuyau traverse l’espace occupé par un tiroir, ou si le siphon ne peut pas être installé et entretenu convenablement.

Avant de modifier une canalisation encastrée, faites contrôler le montage par un plombier. Il pourra déterminer si une adaptation est possible ou si le déplacement de la sortie est préférable.

Faut-il modifier l’évacuation lorsqu’on remplace un lavabo par un meuble vasque ?

Pas systématiquement. Si le nouveau siphon peut rejoindre la sortie murale avec une pente adaptée, sans gêner les tiroirs, l’évacuation existante peut être conservée.

Comparez les dimensions du nouveau mobilier et de ses raccordements avant de commencer les travaux.

Peut-on conserver une évacuation qui sort du sol ?

Oui, si le meuble permet le passage du tuyau et son raccordement au siphon.

Dans cette configuration, relevez notamment la position du tuyau par rapport au mur et à l’emplacement de la bonde. Vérifiez ensuite qu’il ne gêne ni les rangements ni l’accès au siphon.

Un lavabo accessible à une personne à mobilité réduite suit-il les mêmes hauteurs ?

Non. L’installation doit tenir compte des besoins d’accessibilité, notamment de la hauteur du lavabo et de l’espace libre nécessaire en dessous.

La position du siphon et des canalisations doit également permettre cette utilisation. Notre guide sur la hauteur d’un lavabo pour personne à mobilité réduite détaille ces contraintes particulières.

La hauteur d’évacuation d’un lavabo se mesure du sol fini jusqu’au centre de la sortie murale. Un repère de 50 à 55 cm peut aider à préparer une installation courante, mais la position définitive dépend du lavabo, du siphon et du trajet des raccordements.

Avec un meuble à tiroirs, contrôlez aussi la place disponible pour la plomberie avant de percer.
