Schéma d’évacuation d’un évier et d’un lave-vaisselle : comment les raccorder ?

Installer un lave-vaisselle à proximité de l’évier facilite généralement son raccordement, mais une fois devant les tuyaux, il n’est pas toujours évident de savoir où brancher l’évacuation. Entre la bonde, le siphon, le tuyau PVC et le flexible de vidange de l’appareil, chaque élément doit être correctement positionné pour que l’eau s’écoule sans fuite ni remontée.

Le raccordement reste pourtant assez simple lorsque le siphon possède un piquage prévu pour le lave-vaisselle. Avant de commencer, il faut surtout vérifier la configuration sous l’évier, la notice de l’appareil et le parcours que devra suivre le flexible.

L’évacuation d’un lave-vaisselle peut généralement être raccordée à l’embout prévu sur le siphon de l’évier. Le tuyau doit être correctement maintenu, sans pli ni écrasement, et installé conformément à la hauteur indiquée par le fabricant de l’appareil. Un collier de serrage et un contrôle d’étanchéité sont indispensables.

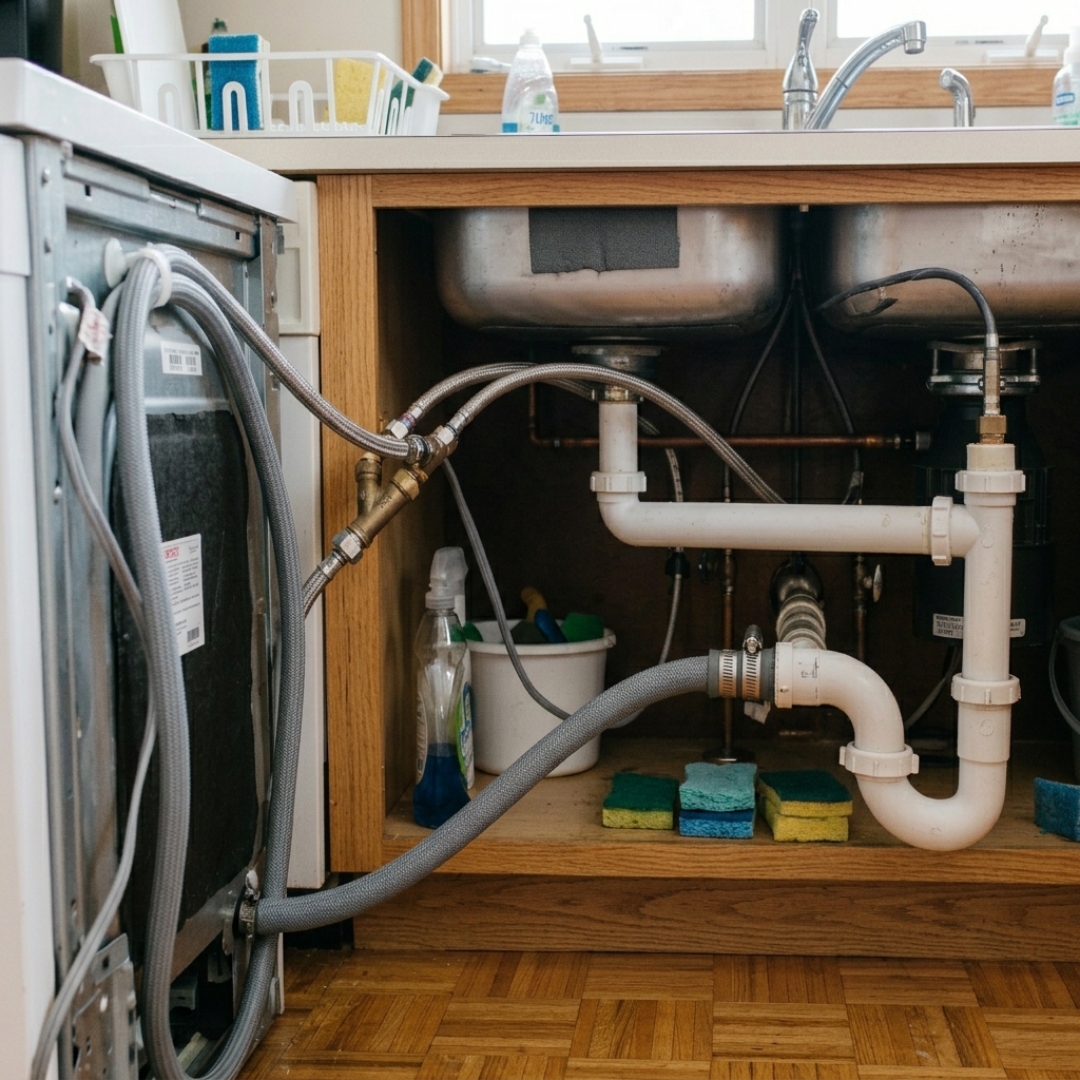

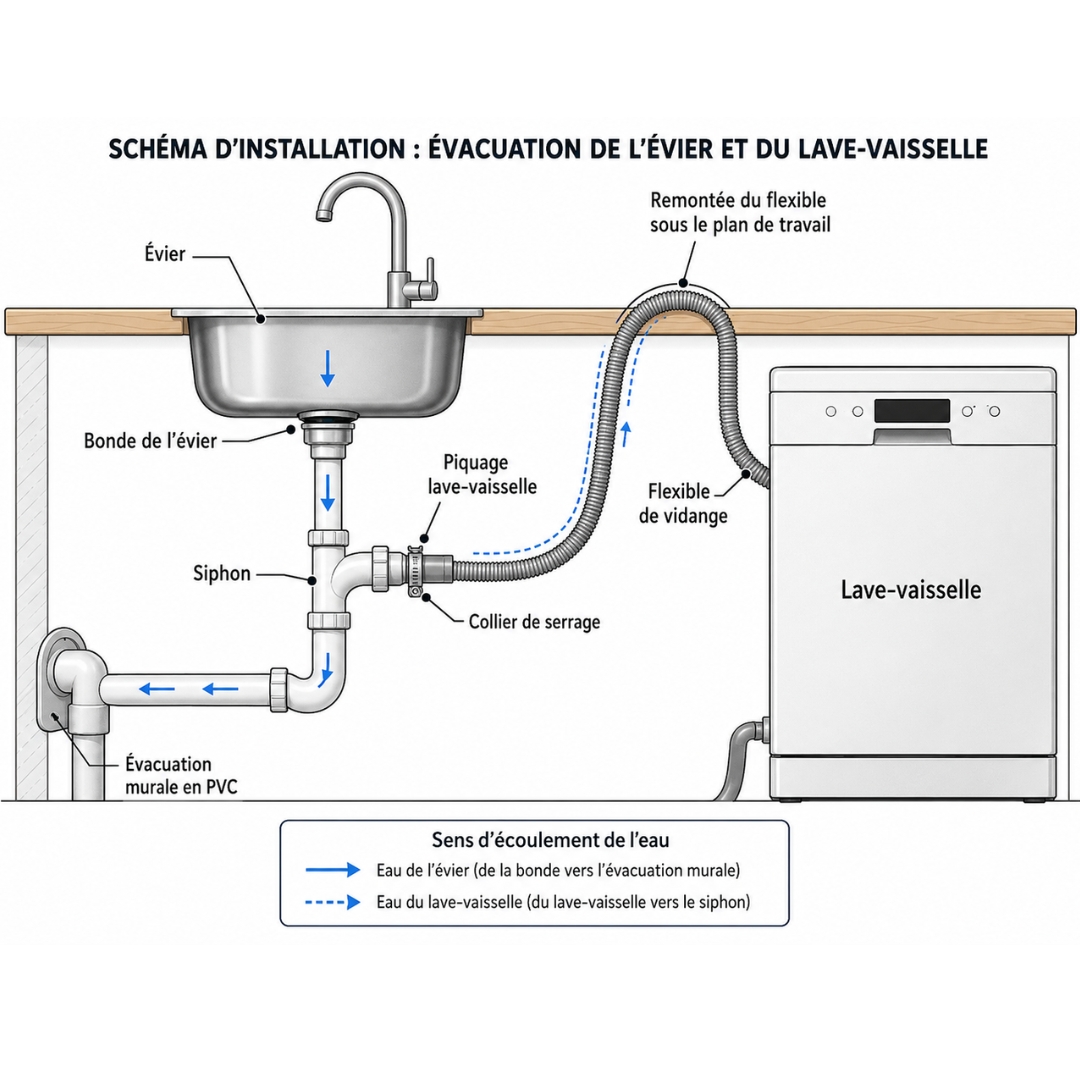

Dans l’installation la plus courante, l’eau de l’évier passe par la bonde puis par le siphon avant de rejoindre l’évacuation murale. Le flexible du lave-vaisselle vient se raccorder sur un piquage supplémentaire situé sur le siphon.

C’est généralement la configuration la plus simple lorsqu’un lave-vaisselle est placé à côté de l’évier.

Le siphon possède alors un petit embout latéral sur lequel vient s’emboîter le flexible de vidange du lave-vaisselle. Un collier permet de maintenir correctement l’ensemble pendant les phases de vidange.

Attention toutefois aux siphons neufs : le piquage peut encore comporter un bouchon ou une partie obturée qui doit être retirée ou ouverte avant le raccordement. Certains fabricants attirent précisément l’attention sur ce point lors de l’installation.

Le lave-vaisselle peut également disposer de sa propre évacuation, séparée de celle de l’évier.

Cette solution peut être intéressante lorsque la cuisine est créée ou entièrement rénovée, lorsque le lave-vaisselle se trouve assez loin de l’évier ou lorsque la configuration du siphon ne permet pas un raccordement propre.

Le flexible vient alors rejoindre un tube d’évacuation prévu à cet effet. Sa hauteur, sa profondeur d’insertion et la disposition du tuyau doivent respecter les recommandations du fabricant du lave-vaisselle.

C’est parfois possible avec une évacuation correctement dimensionnée et un siphon ou un raccord possédant plusieurs piquages adaptés.

Il faut cependant éviter les montages improvisés avec plusieurs flexibles forcés sur un seul embout. Les deux appareils peuvent évacuer une quantité importante d’eau en peu de temps, et le réseau doit pouvoir l’absorber correctement.

Si deux appareils doivent partager la même canalisation, vérifiez donc le diamètre, le siphon utilisé et la configuration de l’évacuation avant le raccordement.

La liste reste assez courte, mais chaque pièce doit être compatible avec l’installation existante.

Si vous installez en même temps un nouvel évier, prenez en compte la place disponible sous la cuve avant de choisir le siphon. Vous pouvez également consulter notre sélection d’éviers de cuisine.

Quelques contrôles permettent d’éviter la majorité des problèmes rencontrés lors de la première mise en route.

Lire la notice du lave-vaisselle

C’est le premier réflexe à avoir.

La hauteur du flexible, sa longueur maximale, son parcours et les conditions de raccordement peuvent varier selon les appareils. Il ne faut donc pas reprendre automatiquement les mesures utilisées sur un ancien lave-vaisselle.

Par exemple, Bosch indique pour certains raccordements une hauteur comprise entre 50 et 100 cm par rapport au sol, mais cette valeur ne doit pas être transformée en règle universelle pour toutes les marques et tous les modèles.

Contrôler le siphon et son embout

Repérez le piquage destiné au lave-vaisselle et vérifiez qu’il communique réellement avec l’intérieur du siphon.

Erreur fréquente : le flexible est parfaitement raccordé, mais l’embout d’un siphon neuf est encore obturé. Le lave-vaisselle ne peut alors pas évacuer correctement son eau.

Profitez également de cette vérification pour regarder si le siphon est propre et correctement assemblé.

Vérifier les diamètres et les joints

Le flexible doit pouvoir s’emboîter correctement sur le piquage sans être forcé ni rester trop lâche.

Vérifiez aussi les joints du siphon. Un joint pincé, déplacé ou usé peut provoquer une fuite qui ne se manifeste parfois que pendant la vidange du lave-vaisselle.

Lorsque le siphon possède déjà un piquage adapté, le montage peut se faire en quelques étapes.

1. Coupez l’alimentation électrique du lave-vaisselle. L’appareil ne doit pas pouvoir démarrer pendant l’intervention.
2. Placez une bassine sous le siphon. Un peu d’eau peut s’écouler lors de la manipulation.
3. Repérez l’embout prévu pour le lave-vaisselle. Il se trouve généralement sur le côté du siphon ou du système d’évacuation sous l’évier.
4. Vérifiez que l’embout est ouvert. Sur un élément neuf, retirez le bouchon ou l’obturation prévu par le fabricant avant de raccorder le flexible.
5. Positionnez le flexible de vidange. Faites-le passer sans créer de pli serré, de torsion ou d’écrasement derrière l’appareil. Un tuyau plié peut empêcher le lave-vaisselle d’évacuer correctement.
6. Emboîtez le flexible sur le piquage. Il doit tenir suffisamment loin sur l’embout pour ne pas pouvoir se retirer facilement.
7. Installez le collier de serrage. Serrez suffisamment pour maintenir le flexible, mais sans l’écraser.
8. Maintenez le flexible à la hauteur prévue. Utilisez le support ou le système de fixation nécessaire et respectez la notice du lave-vaisselle.
9. Remettez l’installation en service et lancez un cycle de test. Surveillez notamment la phase de vidange.
10. Contrôlez chaque raccord. Passez un chiffon sec autour du piquage et des joints pour repérer immédiatement la moindre trace d’humidité.

Il est difficile de donner une seule hauteur valable pour toutes les installations.

La première valeur à consulter est celle indiquée dans la notice de votre lave-vaisselle. Elle tient compte de la conception de la pompe de vidange et du flexible fourni avec l’appareil.

Pour les canalisations d’évacuation, le dimensionnement dépend également des équipements raccordés. À titre de repère, les prescriptions du DTU 60.11 indiquent du DN 40 pour un lave-vaisselle et une pente de collecteur d’eaux usées généralement comprise entre 1 et 3 cm par mètre. L’évier peut, selon la longueur de canalisation, nécessiter un DN 40 ou 50.

Évitez également de prolonger le flexible simplement pour atteindre une évacuation éloignée sans vérifier ce que permet le fabricant. Une longueur excessive peut compliquer la vidange.

1.  Oublier d’ouvrir l’embout du siphon.
   Conséquence : l’eau ne peut pas être évacuée correctement malgré un flexible apparemment bien raccordé.
2. Ne pas installer de collier de serrage.
   Conséquence : le flexible peut se désolidariser du piquage pendant une vidange et provoquer une fuite importante sous l’évier.
3. Laisser le flexible au niveau du sol.
   Conséquence : selon l’appareil et le montage, cela peut favoriser un mauvais fonctionnement de la vidange ou des phénomènes de retour d’eau. Respectez toujours le parcours prévu dans la notice.
4. Plier ou écraser le flexible.
   Conséquence : la section disponible pour le passage de l’eau diminue et le lave-vaisselle peut vidanger lentement ou afficher un défaut. Les fabricants citent d’ailleurs les tuyaux pliés ou mal positionnés parmi les causes classiques d’un problème de vidange.
5. Prolonger excessivement le tuyau.
   Conséquence : la pompe doit évacuer l’eau sur une distance plus importante et le fonctionnement prévu par le fabricant peut ne plus être respecté.
6. Utiliser des raccords incompatibles.
   Conséquence : un raccord forcé ou trop lâche augmente le risque de fuite et de désolidarisation.
7. Ne pas tester pendant une vidange complète.
   Conséquence : une petite fuite peut rester invisible lors des premiers contrôles et apparaître seulement lorsque la pompe évacue réellement l’eau.

Une remontée d’eau ne signifie pas forcément que le lave-vaisselle est défectueux. Le problème peut se situer dans le siphon ou dans la canalisation commune.

Si l’évier s’écoule déjà lentement lorsque le lave-vaisselle ne fonctionne pas, commencez par vérifier l’évacuation elle-même. Notre guide explique notamment comment déboucher un évier ou une douche naturellement avant d’envisager une modification du raccordement.

Un siphon extra-plat est surtout utile lorsque l’espace sous l’évier est limité, par exemple avec une cuve profonde, un meuble équipé de tiroirs ou lorsque vous souhaitez conserver davantage de volume de rangement.

Sa faible hauteur peut donc être intéressante, mais elle ne garantit pas sa compatibilité avec un lave-vaisselle.

Si vous devez y raccorder l’appareil, vérifiez que le siphon possède bien un piquage prévu pour un flexible de vidange et que son diamètre correspond au montage souhaité.

Regardez également l’accessibilité du siphon. Un modèle très compact reste un élément qui devra éventuellement être démonté pour être nettoyé. Dans une cuisine où l’évacuation reçoit à la fois les eaux de l’évier et celles du lave-vaisselle, mieux vaut pouvoir y accéder facilement en cas d’encrassement.

Le bon choix dépend donc davantage de la configuration du meuble et des raccordements nécessaires que du seul terme « extra-plat ».

Le raccordement de l’évacuation d’un évier et d’un lave-vaisselle repose le plus souvent sur une solution simple : le flexible de vidange vient se fixer sur le piquage prévu sur le siphon.

Avant le montage, vérifiez que cet embout est ouvert, que les diamètres sont compatibles et que le flexible peut rejoindre le siphon sans être plié ni écrasé. Son parcours et sa hauteur doivent ensuite respecter les indications du fabricant du lave-vaisselle.

Enfin, effectuez toujours un véritable test pendant la vidange. Quelques minutes de contrôle permettent de repérer immédiatement une fuite, un mauvais serrage ou un problème d’évacuation avant de remettre définitivement le lave-vaisselle en place.

Si vous profitez de ces travaux pour revoir le reste de votre installation, retrouvez également notre guide pour installer un robinet de cuisine.

Peut-on brancher un lave-vaisselle sur n’importe quel siphon d’évier ?

Non. Le siphon doit disposer d’un piquage adapté au flexible du lave-vaisselle, ou permettre l’ajout d’un raccord prévu à cet effet. Il faut également vérifier le diamètre et l’espace disponible sous l’évier.

Pourquoi faut-il faire remonter le tuyau du lave-vaisselle ?

Le positionnement du flexible participe au bon fonctionnement de la vidange et aide notamment à limiter les risques de mauvais écoulement ou de retour d’eau selon la conception de l’appareil. La hauteur exacte doit toujours être vérifiée dans la notice du lave-vaisselle.

Comment raccorder un lave-vaisselle sans embout sur le siphon ?

Vous pouvez remplacer le siphon par un modèle équipé d’un piquage pour lave-vaisselle ou créer une évacuation indépendante adaptée. Évitez de percer ou de modifier un siphon qui n’est pas conçu pour recevoir ce type de raccordement.

Peut-on raccorder un lave-vaisselle et un lave-linge sur la même évacuation ?

C’est possible dans certaines configurations si l’évacuation est correctement dimensionnée et si les deux appareils disposent de raccords adaptés. Il ne faut cependant pas emboîter deux flexibles sur un piquage prévu pour un seul appareil.

Pourquoi l’évacuation du lave-vaisselle sent-elle mauvais ?

Les odeurs peuvent venir d’un siphon encrassé, d’une canalisation partiellement bouchée, d’un flexible sale ou d’un raccordement incorrect. Commencez par nettoyer le siphon et vérifier le parcours du flexible.

Comment vérifier que le raccordement est étanche ?

Lancez un cycle et surveillez l’installation pendant la phase de vidange. Passez un chiffon sec autour du piquage, du collier et des joints du siphon : la moindre humidité indique qu’un raccord doit être vérifié avant de remettre le meuble en service.
